銥電測控近日發布了新產品：ETCR1400C架空線路接地故障巡查儀，用于架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位。準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。電流檢測鉗及高壓發射端結構緊湊，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。

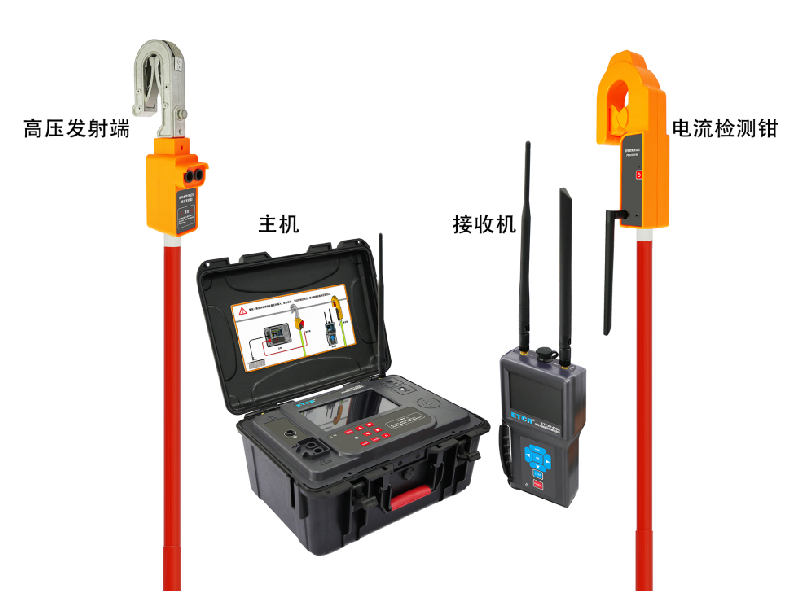

產品組成：ETCR1400C架空線路接地故障巡查儀由主機、電流檢測鉗、高壓發射端、接收機、測試線、接地針、絕緣桿及附件組成。主機與接收器之間為4G/LORA雙模通信，控制高壓信號輸出，同時將測試結果發出到主機。電流鉗與接收器之間為LORA通信，將電流鉗檢測到的信號發送到接收器。

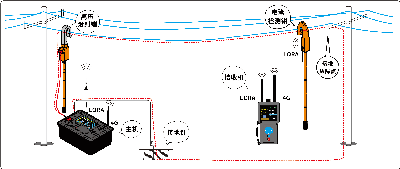

測量原理：在架空線路停運后，由主機輸出低頻高壓信號，通過高壓發射端向線路施加交流電壓信號，電流檢測鉗的高靈敏電流互感器檢測線路的電流幅值。電流經過主機、高壓發射端，流經故障線路，在接地故障點入地并通過接地針返回主機。主機輸出為高壓交流信號，分布電容與故障接地電阻構成RC并聯電路，在開始測試前先測試正常線路的電抗，然后再測試有故障的線路的總電流大小。因為電抗上的電流和電阻上的電流在相位上成90度，總電流大小已知，所以即可算出電阻上的電流大小，進而算出電阻的大小判斷是否有接地故障。
產品特點
1）能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開PT，測試便捷快速，特別適合有電纜分支的故障線路。
2）可測試裸電纜線或絕緣電纜線的接地故障。
3）輸出電壓有8000V及3000V兩檔選擇，輸出電流≤75mA。
4）短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
5）4G/LORA雙模通信方式，無需另配外置電源，充滿電后可持續工作10小時。
6）測試快速準確，明確提示測試結果。語音播報功能，播報檢測結果。

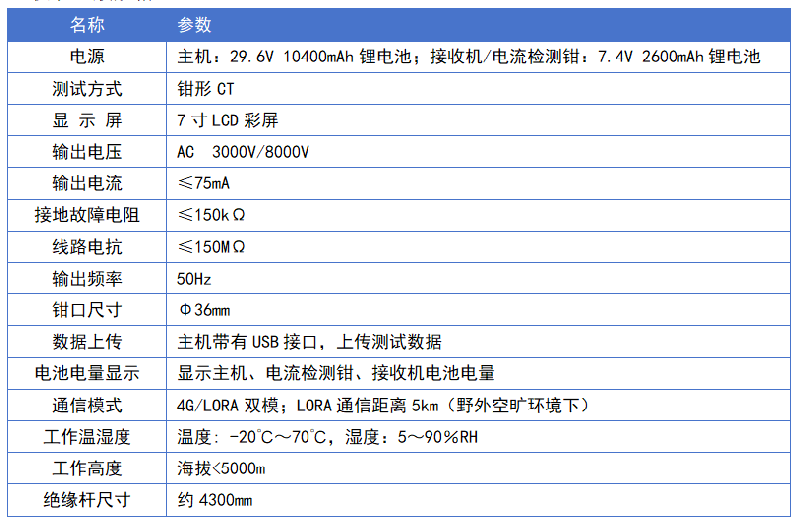

儀表一般規格
廣東銥電測控技術有限公司專注于電力智能測試控制儀器儀表的研發生產，我們堅持技術創新品質為上，精心打造每一款產品。銥電測控是ETCR1400集成式架空線路接地故障巡查儀、ETCR1400B分體式架空線路接地故障巡查儀、ETCR1400C架空線路接地故障巡查儀的生產廠家。銥電測控服務熱線：400-068-0006，了解更多請訪問銥電測控官網：m.16jkw.com
