產品系列 : 雙鉗相位伏安表
用于測量單相交流電相位、電流、電壓、漏電流、相序、頻率、有功功率、無功功率、視在功率、功率因數等電力參數
鉗口尺寸：35mm×40mm
電壓量程：AC 0V～600V
電流量程：AC 0mA～600A
相位量程：0°～360°
頻率量程：45.00Hz～65.00Hz
有功功率：0.0W～360kW
功率因數：-1～+1
存儲功能：數據存儲1200組
USB通信接口
產品簡介

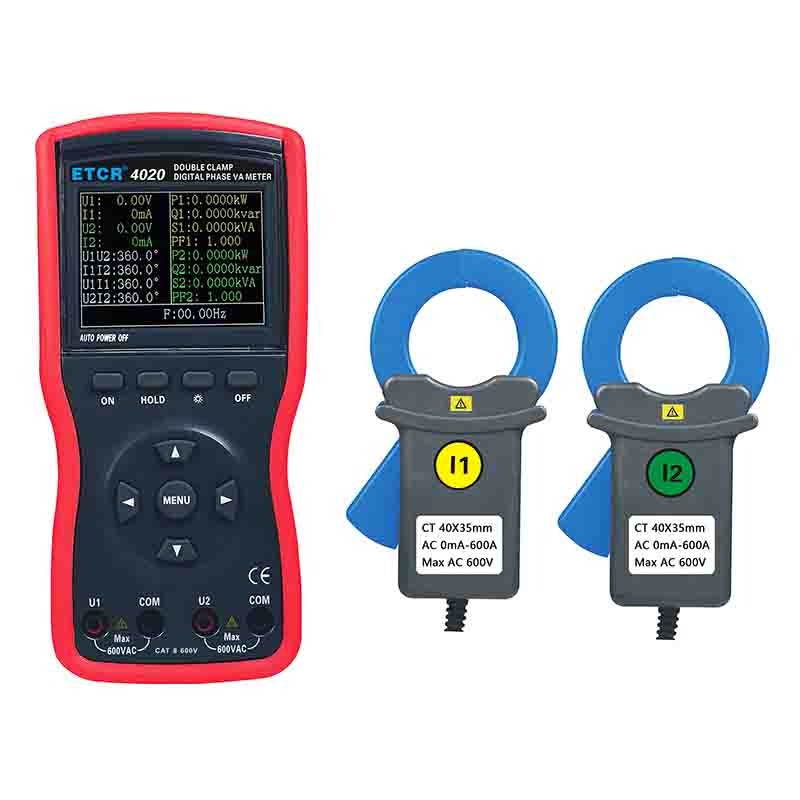

ETCR4020大口徑雙鉗數字相位伏安表又稱單相相位伏安表、數字相位伏安表、伏安相位儀、相位測量?jī)x，用于測量?jī)陕方涣麟妷?、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數等，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。尤其適用于電能計費系統及繼電保護系統，其供電營銷部門的電能計量、用電檢查、電力稽查，生技部門的裝表接電 、繼電保護、差動檢測、啟動試驗、變電檢修，或電力實訓、技能比武等。

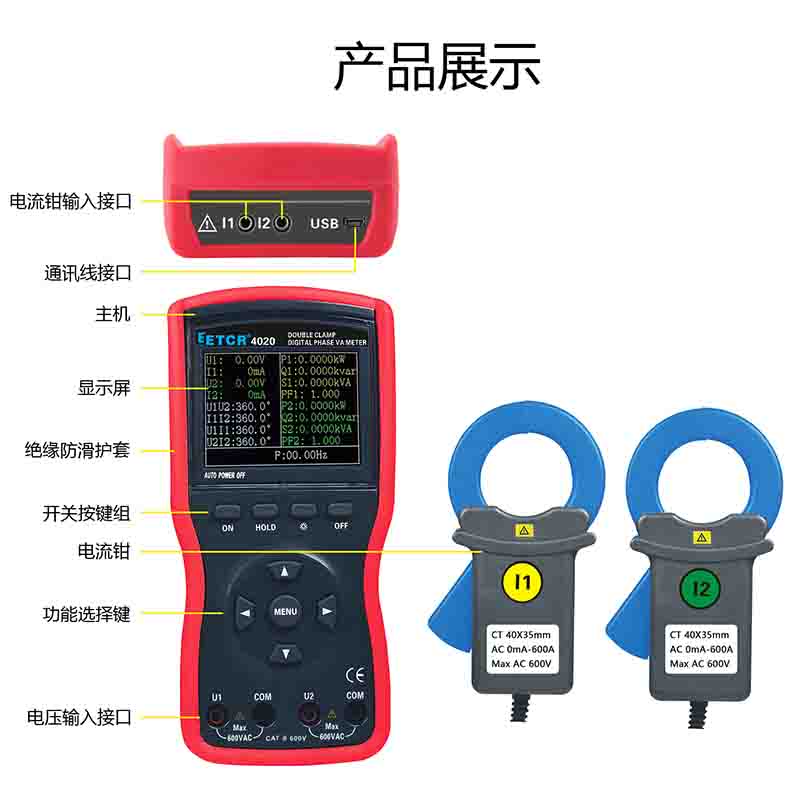

ETCR4020大口徑雙鉗數字相位伏安表采用2.8寸TFT彩色液晶屏，所有參數同屏顯示，一目了然。是對機械旋鈕式相位伏安表的全面升級，減少了操作的繁瑣性，降低了誤操作的可能性，測試精度高、使用方便。儀表配有的防振防滑高絕緣護套，USB通訊接口，可存儲1200組數據，通過系統軟件上傳所存數據到電腦，實現在線實時監測與歷史查詢，讀取、保存、報表、打印歷史數據等。
產品特點
1、采用大口徑電流鉗，適合粗大導線及大電流的場合測試。
2、采用電壓互感器和電流鉗方式輸入，機內無高壓，2路輸入間完全隔離，安全可靠。
3、尖小形鉗口適合于排線密集的場所。
4、測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護。
5、存儲功能，數據存儲1200組。

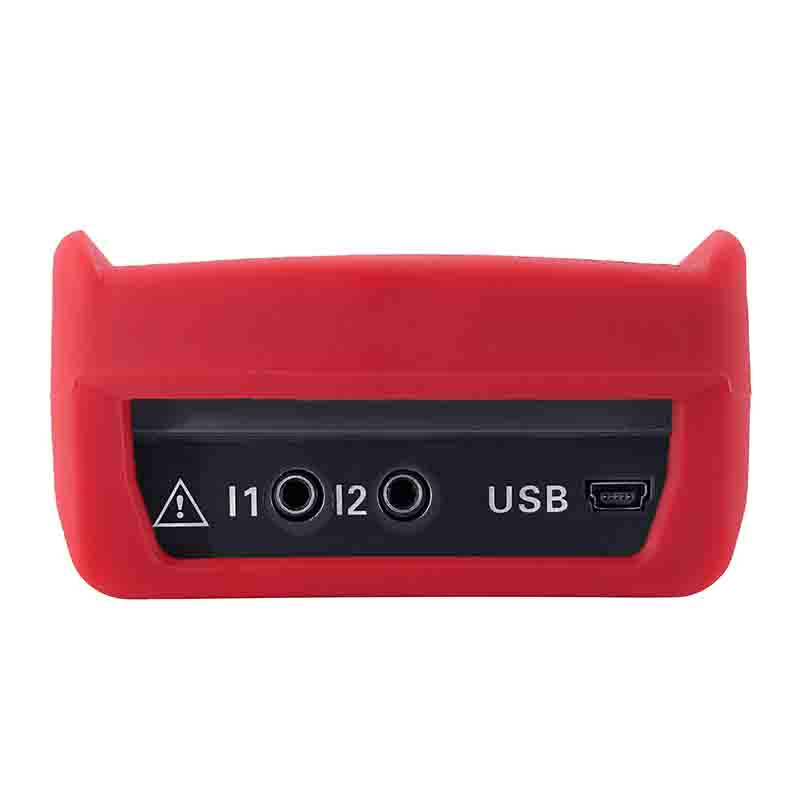

6、USB通信接口。
技術參數
1、量程與誤差
| 類別 | 量程 | 分辨率 | 基本誤差 |
| 電壓 | AC 0.00V～600V | 0.01V | ±(0.5%量程) |
| 電流 | AC 0mA～600A | 1mA | ±(0.5%量程) |
| 相位 | 0.0°～360° | 0.1° | ±1° |
| 有功功率P | 0.0W～360kW | 0.1W | ±(1.0%量程) |
| 無功功率Q | 0.0Var～360kVar | 0.1Var | ±(1.0%量程) |
| 視在功率S | 0.0VA～360kVA | 0.1VA | ±(1.0%量程) |
| 功率因數PF | -1～+1 | 0.001 | ±0.03 |
| 頻 率F | 45Hz～65Hz | 0.01Hz | ±(1.0%量程) |
2、技術規格
| 規格名稱 | 規格參數 |
| 電源 | DC9V 堿性干電池(1.5V AA×6) |
| 顯示模式 | 2.8寸TFT彩色液晶屏,顯示域58mm×44mm |
| 量程 | 電壓：AC 0.00V～600V |
| 電流：AC 0mA～600A | |
| 相位：0.0°～360.0° | |
| 頻率：45.00Hz～65.00Hz | |
| 有功功率：0.0W～360kW | |
| 無功功率：0.0Var～360kVar | |
| 視在功率：0.0VA～360kVA | |
| 功率因數：-1～+1 | |
| 鉗口尺寸 | 35mm×40mm |
| 數據存儲 | 1200組 |
| 通信接口 | USB通訊接口，所存數據上傳電腦，便于分析管理數據 |
| 功耗 | 開啟背光燈最大耗電135mA；關閉背光燈儀表耗電90mA |
| 檢測速率 | 約2秒/次 |
| 數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
| 自動關機 | 無操作約15分鐘后，儀表自動關機，以降低電池消耗 |
| 背光功能 | 有，適合昏暗場所及夜間使用；無操作五分鐘后關閉背光 |
| 電壓檢測 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表尺寸 | 長寬厚：196mm×92mm×54mm |
| 儀表質量 | 主機：約557g(含電池)；總質量：約2.05kg（含附件） |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
| 耐壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 相位 | 電壓量程 | 電流量程 | 功率量程 |

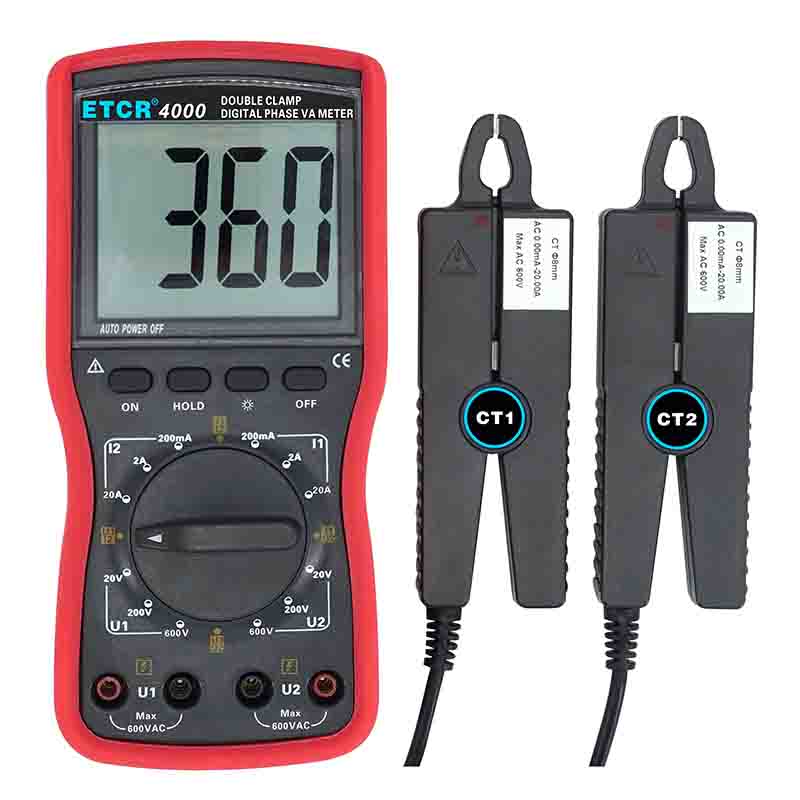

| ETCR4000數字雙鉗相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0.00A～20.0A | -- |

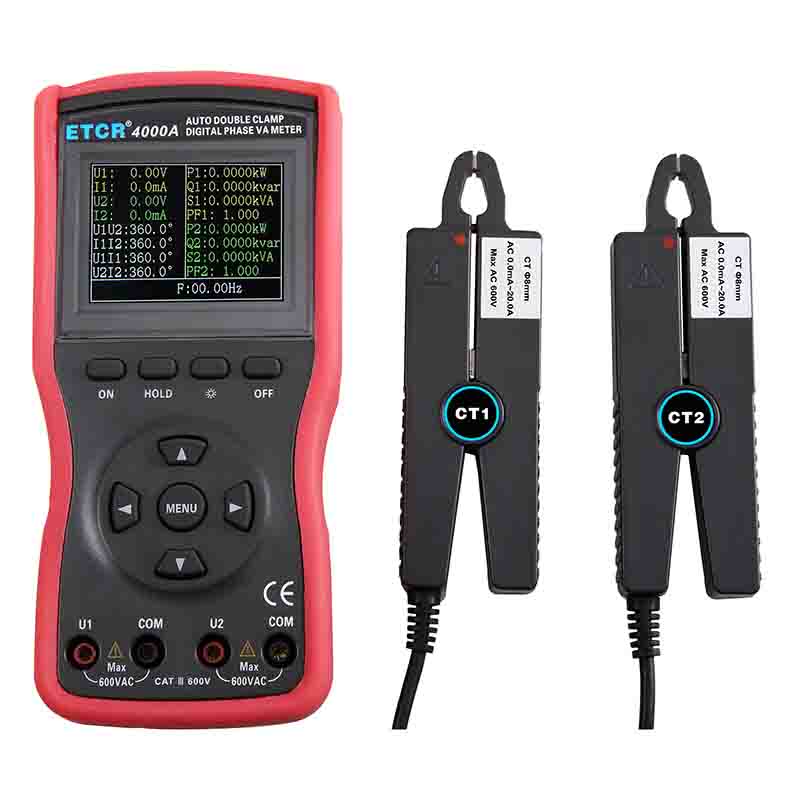

| ETCR4000A智能型雙鉗數字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0.00A～20A | 0.0W～12kW |
| ETCR4020大口徑雙鉗數字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～360kW |
