產品簡介

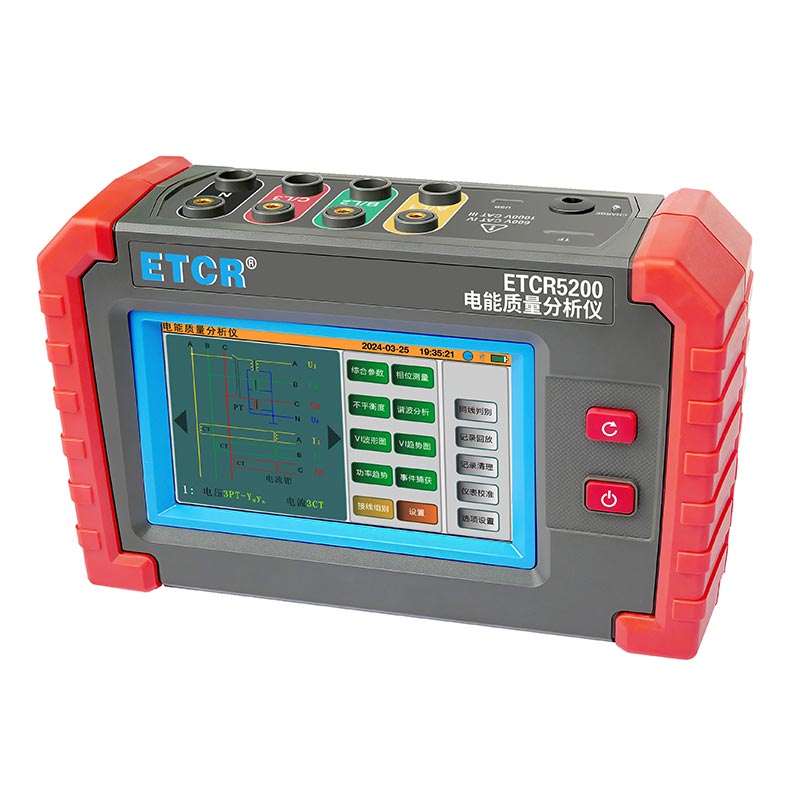

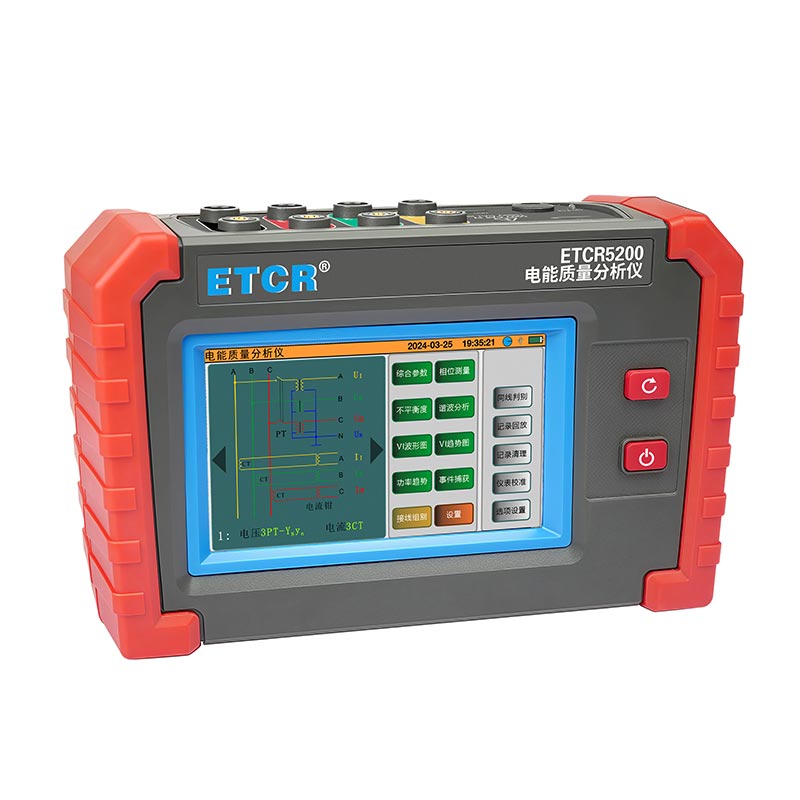

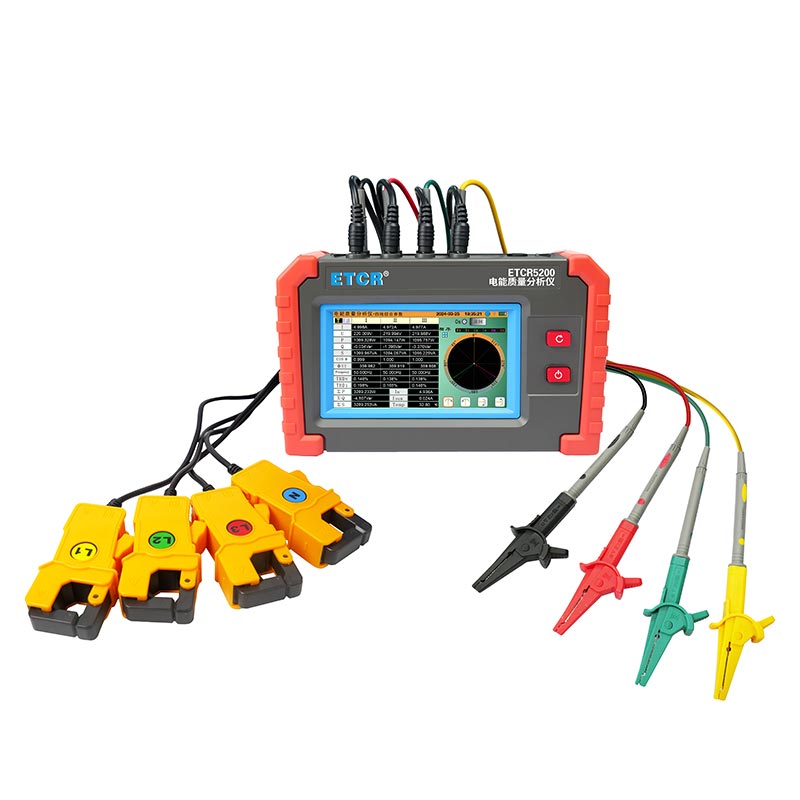

ETCR5200迷你型電能質量分析儀又稱電力質量分析儀、電力參數測試儀、諧波分析儀，是一款專為現場測試三相電能質量的高精度綜合型測試儀器。儀表具有智能化、功能完善、人機操作簡潔、中英文雙語操作界面等特點。儀表采用5寸觸摸彩屏、體積小重量輕、攜帶方便，可選配多款電流鉗。儀表可同時測量4路電流(ABC三相及中性線電流)，3路電壓、三相不平衡度、有功功率、無功功率、視在功率、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。
ETCR5200迷你型電能質量分析儀采用5寸觸摸彩屏顯示，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。通過USB通訊接口及上位機軟件，將存儲數據上傳電腦繼續數據分析。
產品功能
1.波形實時顯示(3路電壓/4路電流)。
2.電壓和電流真有效值。
3.相量圖顯示。
4.各相諧波的測量，達50次諧波。
5.柱形圖顯示各相電流和電壓的諧波含有率。
6.總諧波失真度(THD)。
7.各相有功/無功/視在功率值及總值。
8.電壓電流功率趨勢圖。
9.各相有功/無功/視在功率值及總值。
10.三相不平衡度測量(電壓和電流)。
11.錄制波形及參數。
12.截屏保存。
13.觸摸屏操作。
14.短期電壓閃變。
15.啟動電流和浪涌電流監測。
16.USB接口與電腦上位機通信。
17.可設定儀器的接線方式及電網類型。
18.可選定不同電流鉗和不同電壓測試變比。
產品特點
1、對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
2、四款電流鉗提供選擇，應對各種場所。
3、四通道電流、電壓測量，同時捕捉和記錄電量參數、波形。
4、超大液晶彩屏顯示，高分辨率。
5、中英文雙語操作界面。
6、TF內存卡：8G。
7、USB通訊接口。
8、可充電鋰電池。

技術參數

1、測量精度

測量	測量范圍	顯示分辨率	參考范圍內的最大誤差
頻率	40Hz～70Hz	0.001Hz	±(0.03)Hz
電壓真有效值	2V～600V	最小分辨0.001V	±(0.5%Fs)
電流真有效值	10mA～6000A	最小分辨0.001A	±(0.5%Fs)
有功功率	0.0000W～3600kW	最小分辨0.001W	±(1%rdg+3dgt)；Cosφ≥0.8
有功功率	0.0000W～3600kW	最小分辨0.001W	±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8
無功功率	0.0000VAR～3600kVAR	最小分辨0.001VAR	±(1%rdg+3dgt)；Sinφ≥0.5
無功功率	0.0000VAR～3600kVAR	最小分辨0.001VAR	±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5
視在功率	0.0000VA～3600kVA	最小分辨0.001VA	±(1%rdg+3dgt)
功率因數	-1.000～1.000	0.001	±(1.5%rdg+3dgt)；Cosφ≥0.5
功率因數	-1.000～1.000	0.001	±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5
相位角	0°～360°	0.001°	±(2°)
電壓諧波比包含1～50次 (Vrms>50V)	0.0%～99.9%	0.001%	（1～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～50次）±(1%rdg+15dgt)
電壓諧波角 (Vrms>50V)	0°～360°	0.001°	±(3°)諧波1～25次
電壓諧波角 (Vrms>50V)	0°～360°	0.001°	±(10°)諧波26～50次
電流諧波比包含1～50次 (Arms>I量程÷100)	0.0%～99.9%	0.001%	（1～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～50次）±(1%rdg+15dgt)
電流諧波角 (Arms>I量程÷100)	0°～360°	0.001°	±(3°)諧波1～25次 ±(10°)諧波26～50次
總諧波率(THD或THD-F)≤50	0.0%～99.9%	0.001%	±(1%rdg+10dgt)
失真因數(DF或THD-R)≤50	0.0%～99.9%	0.001%	±(1%rdg+10dgt)
三相不平衡	0.0%～100%	0.01%	±(1%)

2、一般規格

規格名稱	規格參數
電源	可充電鋰電池組7.4V 5200mAh，外接充電器
顯示模式	5寸觸摸彩屏
工作電流	約490mA

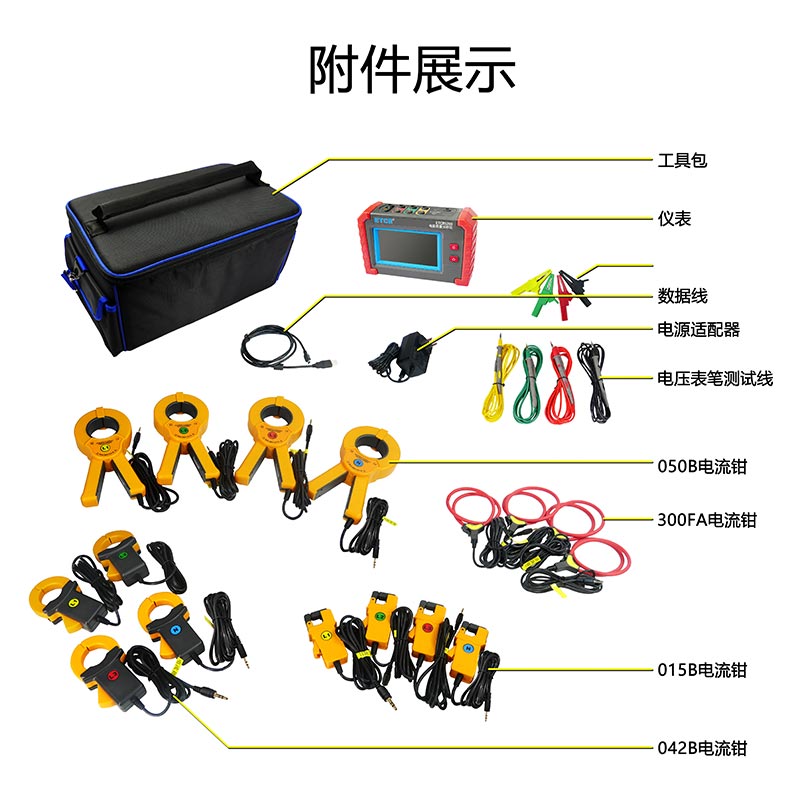

電流鉗規格（選配）	015B電流鉗：17mm×18mm 042B電流鉗：Φ40mm 050B電流鉗：Φ50mm 200F柔性電流鉗：Φ200mm
通道數	3路電壓，4路電流
電壓量程	2V～600V
電流量程	10Am～6000A
頻率量程	40Hz～70Hz
諧波	有，2～51次
總諧波失真	有，2～51次，各相
三相不平衡度	有
通訊接口	USB
TF內存卡	8G
電池電量指示	電池符號顯示電量，當電池電量過低時,儀器會自動關機
自動關機	在錄制功能打開下，儀器不自動關機。
自動關機	未打開錄制功能情況，可根據設定的15分鐘、30分鐘、60分鐘時間后自動關機
儀器尺寸	長寬厚：210mm×129mm×68mm
儀器質量	約7.5kg(含包裝及附件)
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀器線路與護套外殼之間≥10MΩ
適合安規	IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下

3、電流鉗特性

電流鉗型號	電流鉗圖片	電流真有效值	量程	電流真有效值最大誤差	相位角φ 最大誤差
ETCR 015B CT尺寸：17mm×18mm		10mA～99mA	10.0A	±(1%+3dgt)	±(3°),Arms≥20mA
ETCR 015B CT尺寸：17mm×18mm		100mA～10.0A	10.0A	±(1%+3dgt)	±(1.5°)

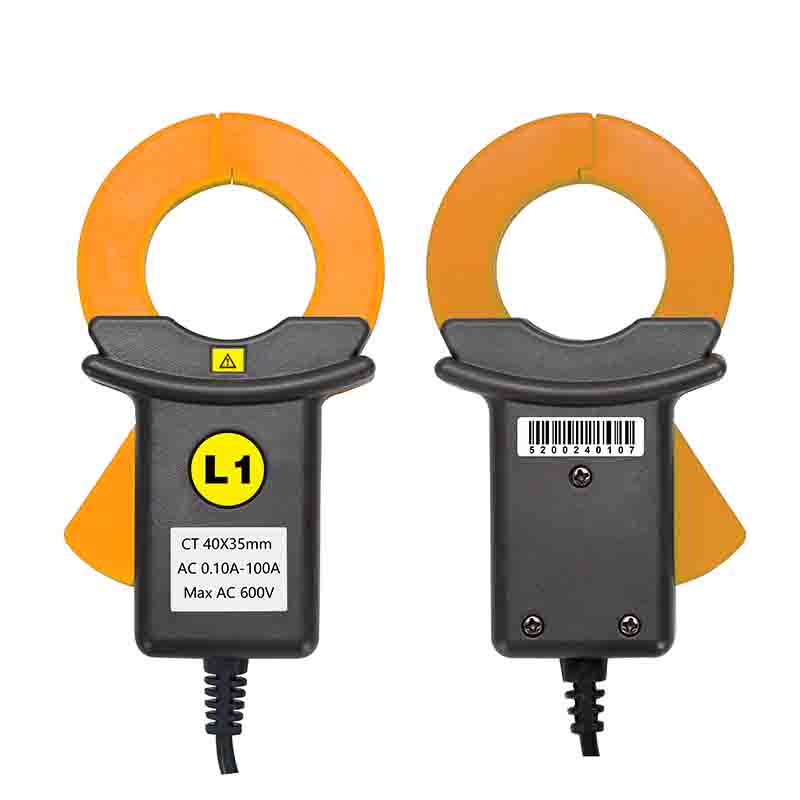

ETCR 042B CT尺寸：Ф40mm		0.10A～0.99A	100A	±(1%+3dgt)	±(1.5°)
ETCR 042B CT尺寸：Ф40mm		1.00A～100A	100A	±(1%+3dgt)	±(1.5°)

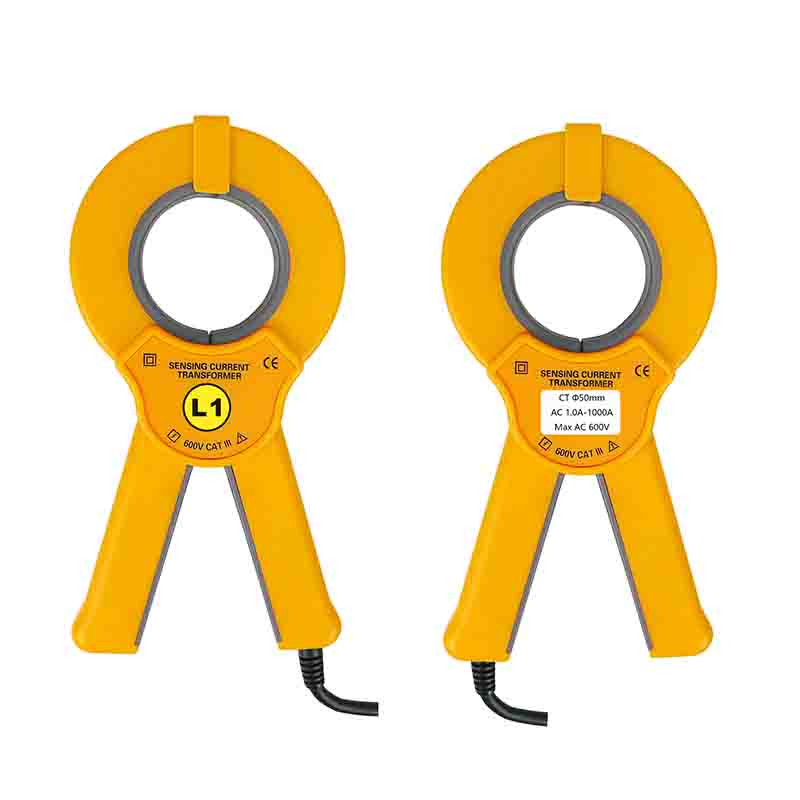

ETCR 050B CT尺寸：Ф50mm		1.0A～9.9A	1000A	±(2%+3dgt)	±(3°)
ETCR 050B CT尺寸：Ф50mm		10.0A～1000A	1000A	±(2%+3dgt)	±(3°)
ETCR 300FA CT尺寸：Ф300mm		10A～99A	6000A	±(1 %rdg + 3dgt)	±(3°)
ETCR 300FA CT尺寸：Ф300mm		100A～6000A	6000A	±(1 %rdg + 3dgt)	±(3°)

型號對比

產品圖片	產品型號名稱	測量通道	電流量程	電壓量程	諧波	暫態	錄波	截圖	內存卡	USB	其它

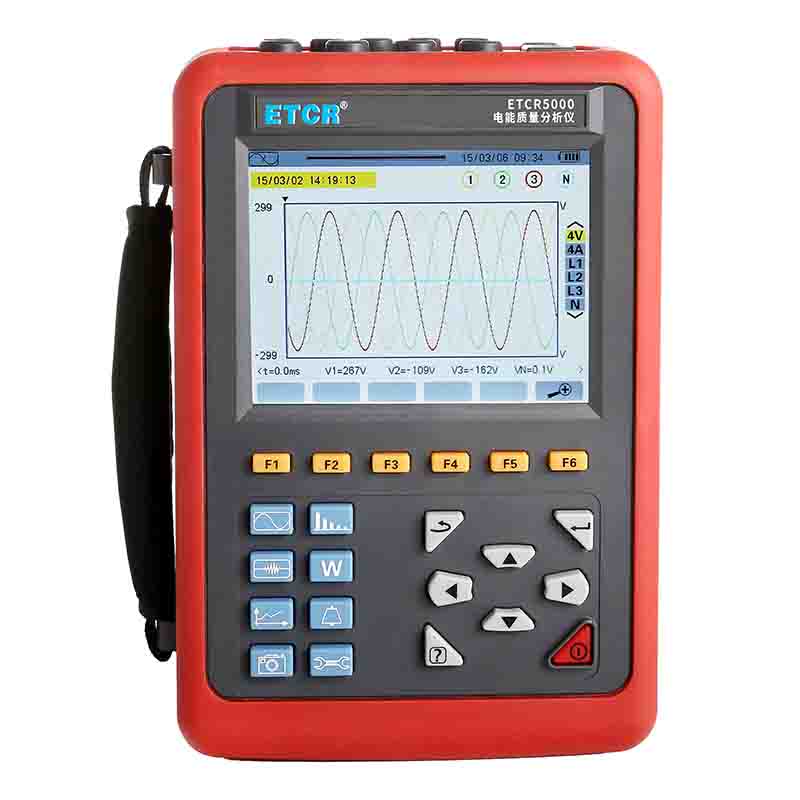

	ETCR5000電能質量分析儀	4通道	10mA～6000A	1.0V～1000V	0～50次	有	--	有	SD卡2G	有
	ETCR5200迷你型電能質量分析儀	4通道	10mA～6000A	1.0V～600V	2～51次	有	有	有	TF卡8G	有	觸摸彩屏

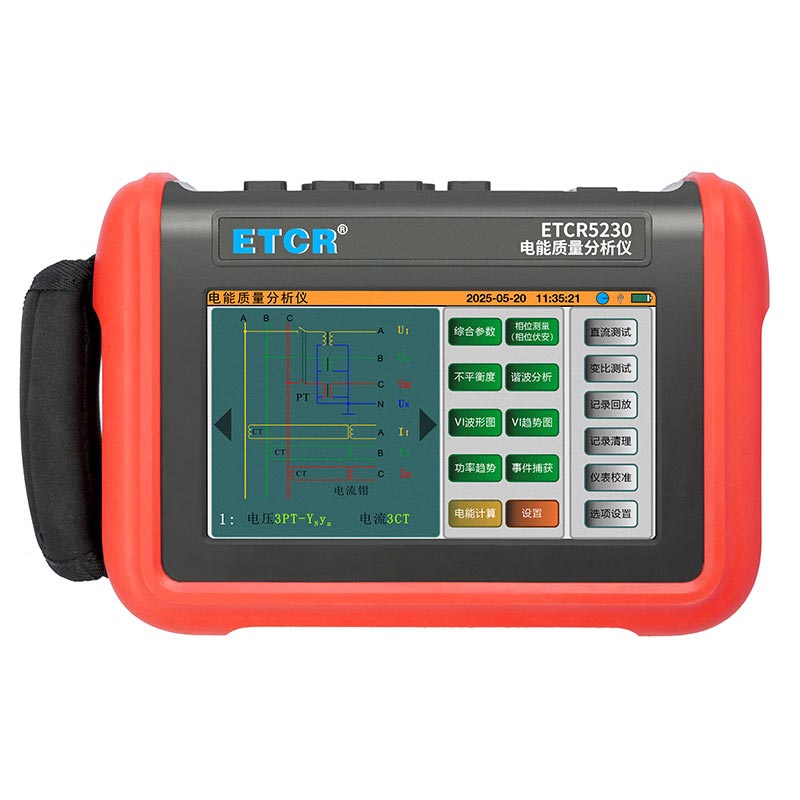

	ETCR5230電能質量分析儀	4路電流、3路電壓測量	10mA～6000A	1.0V～1000V	2～51次	有	--	有	8G(可拓展 32G)	有	觸摸彩屏
