產品系列 : 鉗形萬用表
測量直流電壓電流、交流電壓電流真有效值、電阻、浪涌、電容、頻率、通斷測試、二極管正向壓降等參數。
鉗口尺寸：可測最大線徑Ф55mm
電壓量程：DC/AC 0V～2000V；
電流量程：DC/AC 0A～2000A
電阻量程：0Ω～20MΩ
電容量程：0uF～2000uF
產品簡介

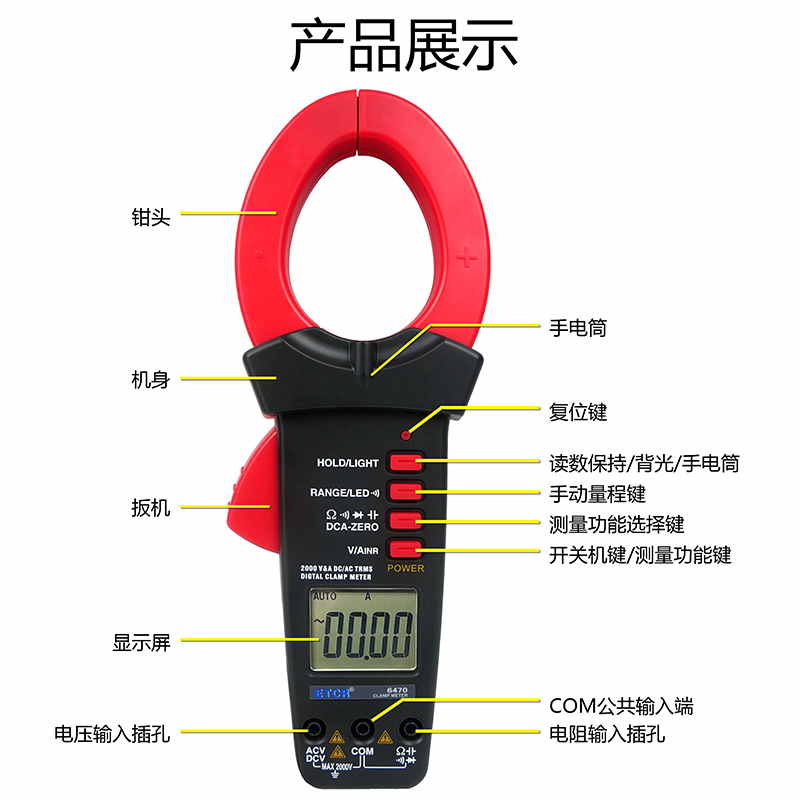

ETCR6470鉗形萬用表又稱多功能鉗形電流表，是一款能測量最大交直流2000V電壓和交流2000A電流的三位半便攜式數字鉗形表。它整機電路設計以新型專用MCU為核心，全功能有過載保護，保護儀表不被燒壞。儀表采用按鍵式功能切換，具備高可靠性、高安全性、自動量程等特點。具有大屏幕數字，數據保持、欠壓提示、自動關機功能，真有效值測量能準確測量變頻電壓，非正弦波電壓，浪涌電流能測量周期為80mS的浪涌電流有效值，適合測量大型電機、壓縮機啟動電流。它可測量交流電流、交/直流電壓、電阻、電容、通斷測試、二極管正向壓降、LED工作電壓等參數。
ETCR6470鉗形萬用表結構精巧、操作容易、攜帶方便，是電氣測量之理想工具。尤其適用于測量大電流和啟動電流的場合。
產品特點
1、鉗形表與萬用表的完美組合，采用高性能的新型MCU處理器、攜帶方便，是電氣測量之理想工具。
2、適用于測量大電流和啟動電流的場合。
3、儀表無旋轉開關，具備高可靠性、高安全性、自動量程等特點。
4、具有大屏幕數字，數據保持、欠壓提示、自動關機功能。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 9V DC 6F22×1節堿性干電池 |
| LCD尺寸 | 45.8mm×39.5mm |
| 直流電壓 | 量程：2V/20V/200V/2000V ±（0.5%+5） |
| 交流電壓 | 量程：2V/20V/200V/2000V ±（0.8%+5） |
| 直流電流 | 量程：20A/200A/2000A ±（1.9%+10） |
| 交流電流 | 量程：20A/200A/2000A ±（1.9%+10） |
| 電阻 | 量程：200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ ±（1%+5） |
| 電容 | 量程：20uF/200uF/2uF/20uF/200uF/2000uF ±（3%+10） |
| 自動量程 | √ |
| 顯示 | 真有效值（正弦波有效值校準） |
| 過載保護 | √ |
| 自動關機 | √ |
| 二極管測試 | 正向直流電流約0.5mA 反向直流電壓約3.2V 開路電壓約0.6V |
| 短路蜂鳴 | √ |
| 低壓指示 | √ |
| 輸入阻抗 | 約10MΩ |
| 數據保持 | √ |
| 浪涌電流測量 | √ |
| 鉗口尺寸 | 可測最大線徑Ф55mm |
| 儀表尺寸 | 270x100x46mm |
| 儀表重量 | 約460g（含電池） |
| 工作溫度 | 0℃～40℃ 相對濕度<75% |
| 儲存溫度 | -10℃～ 50℃ 相對濕度<80% |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電壓量程 | 電流量程 | 電阻量程 | 電容量程 | 頻率量程 | 溫度量程 |
| ETCR6420鉗形萬用表 | Ф27mm | DC 0mV～600V AC 0V～600V | 0A～600A | 0Ω～40MΩ | 0nF～10mF | 100Hz～40MHz | -50°C～1000°C |
| ETCR6420B鉗形萬用表 | Ф27mm | DC 0mV～600V AC 0mV～600V | DC 0A～600A AC 0A～600A | 0Ω～40MΩ | 0nF～10mF | 100Hz～40MHz | -50°C～1000°C |
| ETCR6450鉗形萬用表 | Ф52mm | DC 0mV～1000V AC 0mV～700V | DC 0A～1000A AC 0A～1000A | 0Ω～40MΩ | 0nF～/10mF | 10Hz～40MHz | -50°C～1000°C |
| ETCR6470鉗形萬用表 | 最大線徑Ф55mm | DC/AC 0V～2000V | DC/AC 0A～2000A | 0Ω～20MΩ | 0uF～2000uF | —— | —— |
| ETCR6440C鉗形萬用表 | 最大線徑Ф42mm | DC 600mV~1000V AC 0mV～1000V | DC/AC 60A~1000A | 600Ω~60MΩ | 600nF~60mF | —— | -20°C～1000°C |
