產品系列 : 變壓器鐵芯接地電流測試儀
用于變壓器鐵芯接地電流測試，交流漏電流、電流、頻率在線測試
鉗口尺寸：80mm×80mm
電流量程：AC 0.00mA～1000A
頻率量程：10Hz～1000Hz
報警功能，可設置報警閾值
存儲功能，存儲數據100組
USB通信接口
產品簡介

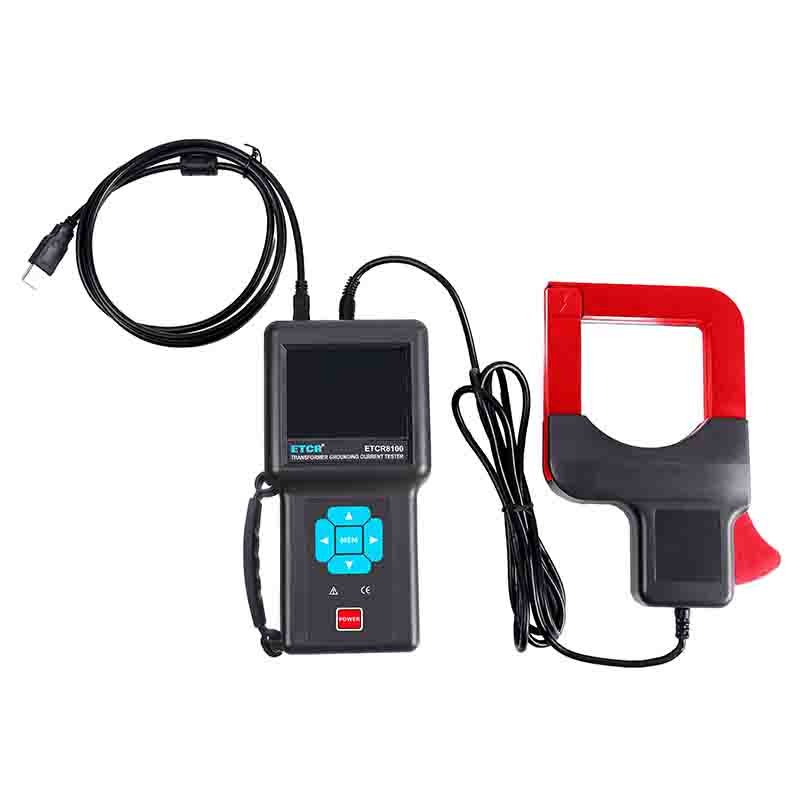

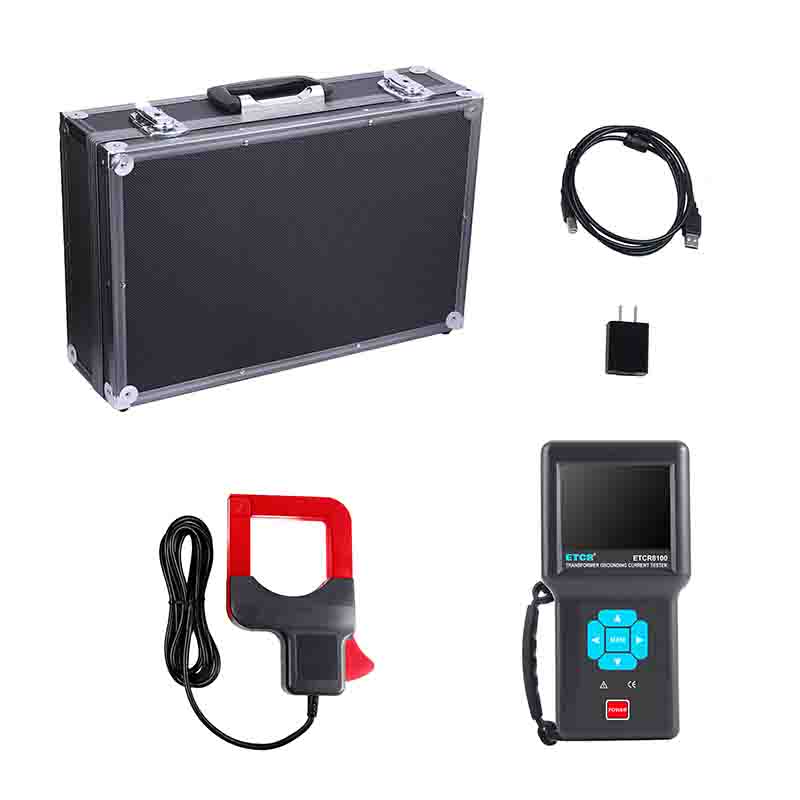

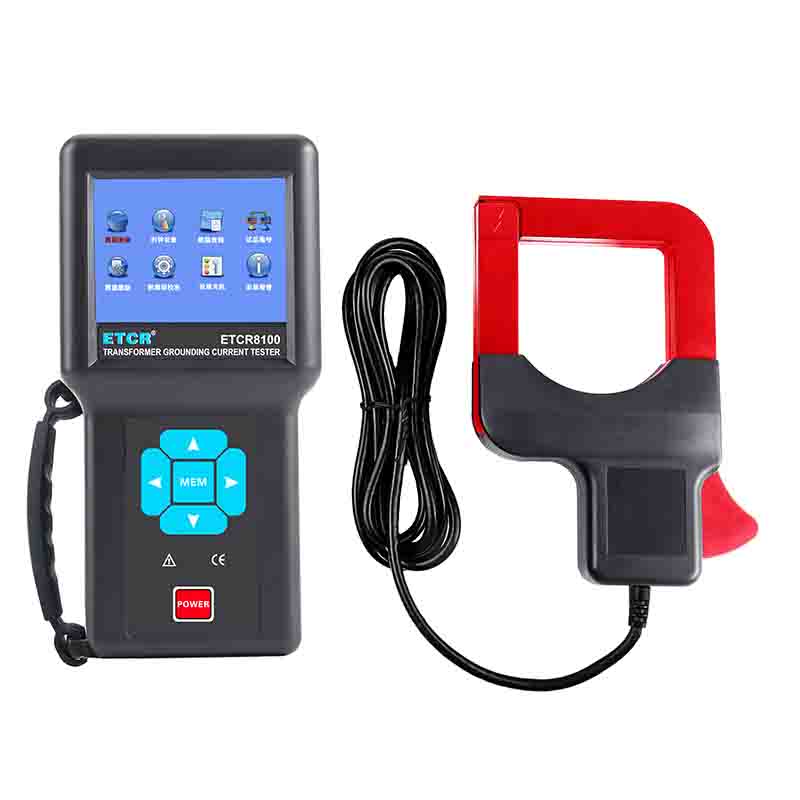

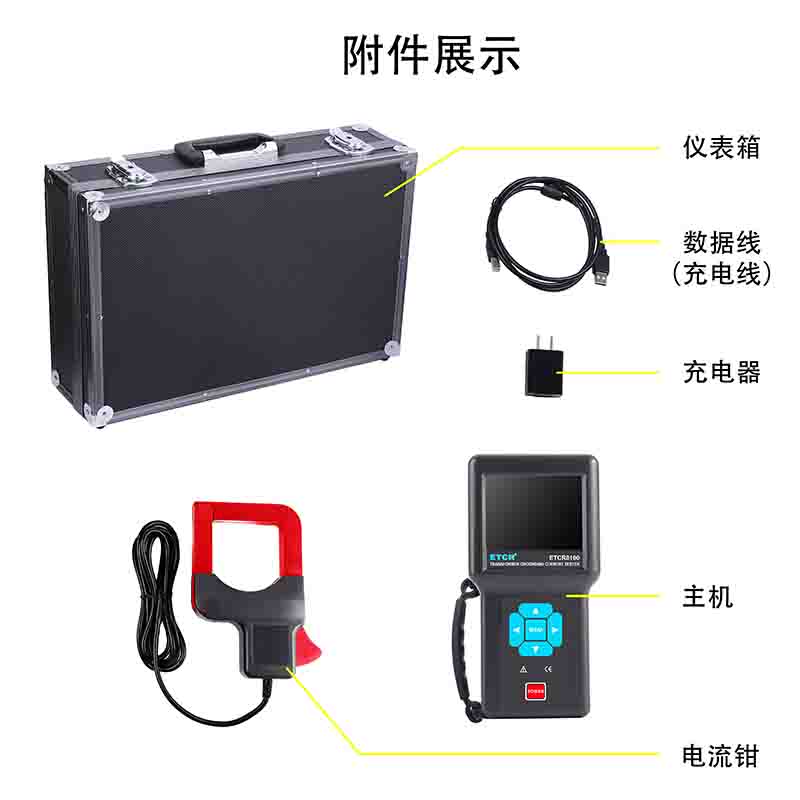

ETCR8100變壓器鐵芯接地電流測試儀是專為現場在線測試電力系統中變壓器鐵芯接地電流、漏電流而精心設計制造的，儀表由主機、電流鉗、監控軟件、通訊線等組成。電力變壓器是電力系統中重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，最大電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。本儀表能盡快發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具。儀表具有抗干擾能力，能適用于變壓器旁強磁場干擾環境下使用。主要適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。也可用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域線路或設備的電流、漏電流測試。

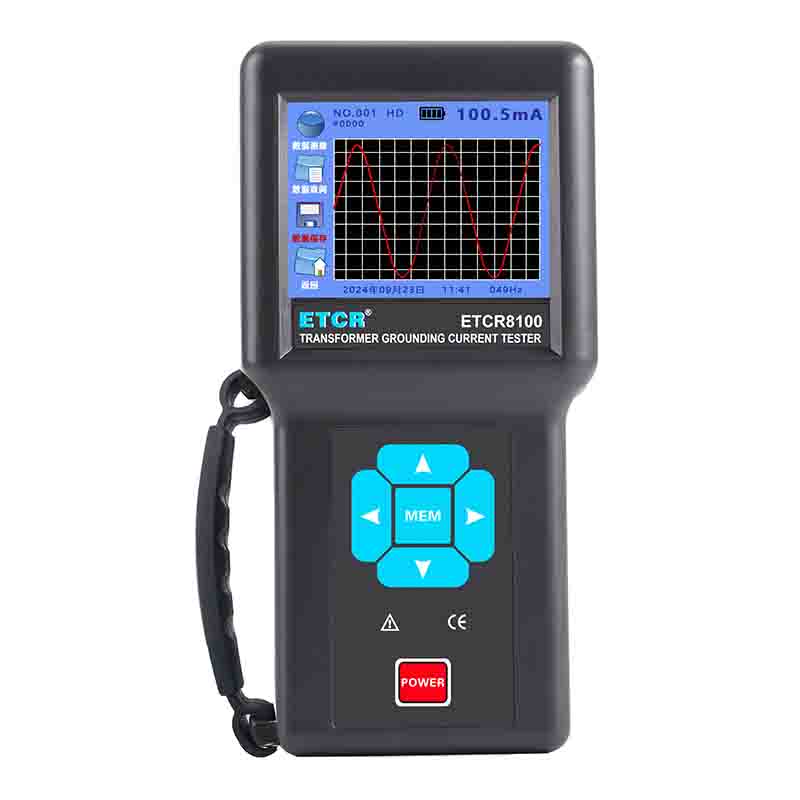

ETCR8100變壓器鐵芯接地電流測試儀采用高速微處理器，3.5寸彩色觸摸液晶屏，智能觸摸操作，方便快捷。能實時顯示被測電流的大小及波形；運用FFT變換、數字濾波等技術，使測試數據更準確；具有報警臨界值設定及報警指示功能；具有日期時鐘及設置功能；具有自動關機時間功能；具有設定試品編號功能；具有USB接口，可將存儲數據導入電腦，儀表可以存儲數據及波形100組。
產品特點
1. 主要適用于變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。能及時發現變壓器潛伏性的故障，是保證變壓器安全運
行和正常維護的主要工具。
2. 采用 3.5 寸彩色觸摸屏、實時顯示被測電流的大小及波形， 操作便捷直觀。
3. 大口徑電流鉗，不必斷開被測線路，攜帶方便特別適合現場在線測試。非接觸測量，快速安全可靠。
4. 電流鉗采用坡莫合金鐵芯、CT 雙層屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
5. 報警功能，數據存儲功能，時間設置功能，編號設置功能。
6. 配備 USB 接口、通訊線及軟件，監控軟件具有在線實時監控與歷史數據讀取、查閱、保存、報表等功能。
7. 采用鋰電池供電，使用更方便。
技術參數
| 規格名稱 | 規格參數 |
| 功 能 | 變壓器鐵芯接地電流測試；交流漏電流、電流在線測試 |
| 電 源 | DC 3.7V，2600mAh充電鋰電池，充滿電約4.2V |
| 測試方式 | 鉗形CT |
| 鉗口尺寸 | 80mm×80mm (可鉗φ80mm導線，或96mm×4mm扁鋼地線) |
| 電流量程 | AC 0.00mA～1000A |
| 分辨率精度 | AC 0.00mA～0.99mA； 分辨率：0.01mA； ±0.5%±5dgt |
| AC 1.0mA～99.0mA； 分辨率：0.1mA； ±0.5%±5dgt | |
| AC 100mA～999mA； 分辨率：1mA； ±0.5%±5dgt | |
| AC 1.0A～100.0A； 分辨率：0.1A； ±0.5%±5dgt | |
| AC 100.0A～1000A； 分辨率：1A； ±2%±5dgt | |
| 頻率量程 | 10Hz～1000Hz |
| 顯示模式 | 3.5寸彩色觸摸液晶屏(320dots×240dots) |
| 操作方式 | 同時具有智能觸摸和按鍵控制方式 |
| 主機尺寸 | 198mm×100mm×45mm |
| 電流鉗尺寸 | 194mm×145mm×40mm |
| 質 量 | 主機：約480g(含電池)；電流鉗：約650g； 總質量：約3kg（含附件） |
| LCD尺寸 | 顯示域：71mm×53mm |
| 電場干擾 | 外電場100A靠近10mm時約10mA |
| 采樣速率 | 1次/秒 |
| 數據存儲 | 100組 |
| 日期時鐘 | 具有日期時鐘及設置功能 |
| 試品編號 | 具有測試點編號設置功能 |
| 自動關機 | 具有自動關機及不自動關機功能設置功能，開機默認5分鐘后自動關機 |
| 觸摸屏校準 | 具有觸摸屏校準功能 |

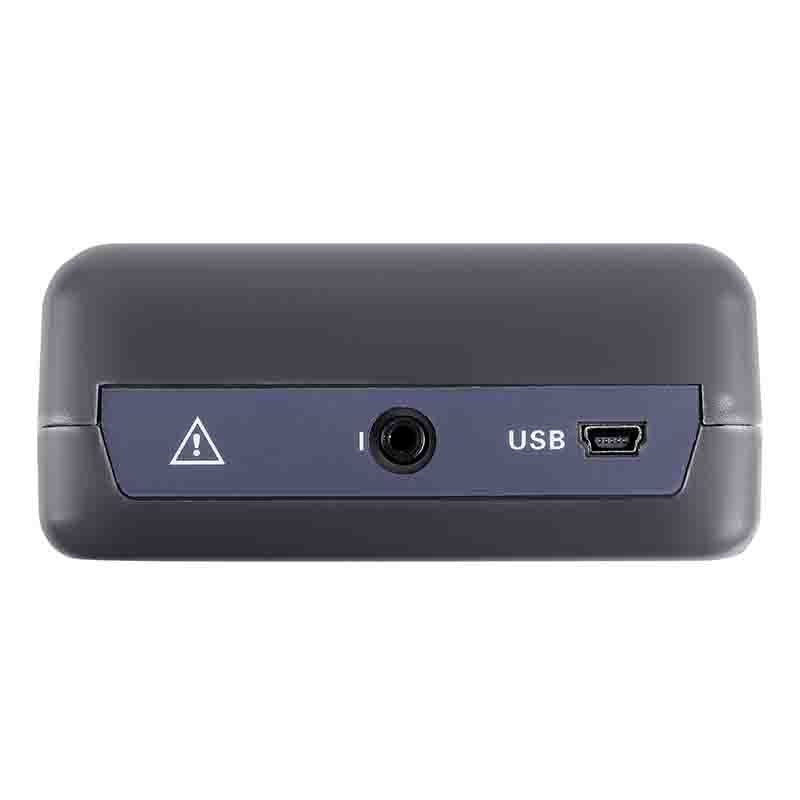

| USB接口 | 具有USB接口，可將儀表所存數據導入電腦 |
| 報警設置 | 報警臨界值設定范圍：10mA～99.99A |
| 報警指示 | 當測試值超出報警臨界值時，液晶閃爍、蜂鳴器響 |
型號對比
| 產品圖片 | 產品型號名稱 | 電流量程 | 頻率量程 | 鉗口尺寸 | 報警功能 | 存儲功能 |
| ETCR8100變壓器鐵芯接地電流測試儀 | AC 0.00mA～1000A | 0Hz～1000Hz | 80mm×80mm | 可設置報警閾值 | 100組 |

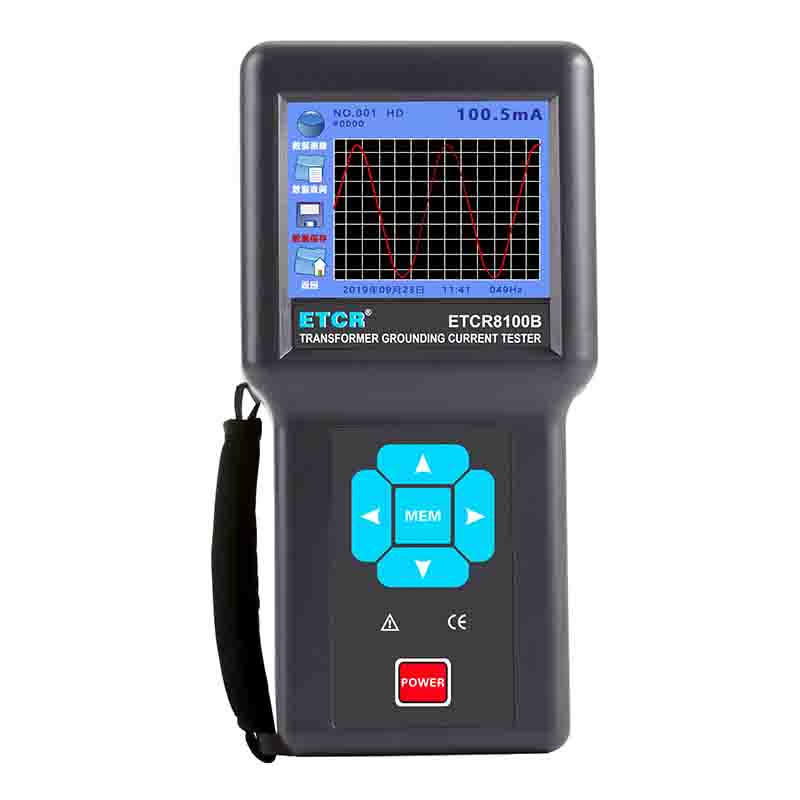

| ETCR8100B變壓器鐵芯接地電流測試儀 | AC 0.00mA～100A | 10Hz～1000Hz | 80mm×80mm | 可設置報警閾值 | 100組 |
